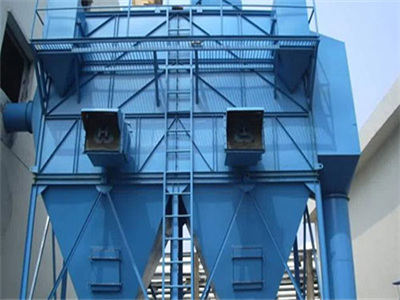

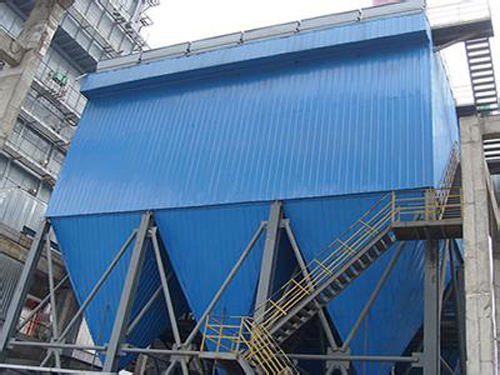

脈沖布袋除塵器主要由上箱體(凈氣室)，中箱體（塵氣室），灰斗，脈沖清灰系統，濾袋，濾袋骨架，進出風口，壓差計，檢修人孔，卸灰裝置、和pLc控制儀等組成。其工作原理是：脈沖布袋除塵器在風機動力的帶動下，除塵器內部、除塵管道及除塵罩口處形成負壓環境，使揚塵點的粉塵在壓差作用下進入除塵器，氣流通過除塵濾袋過濾，灰塵被截留在布袋表面，脈沖信號通過pLc控制器定期輸入到脈沖閥，壓縮氣體的高壓風將附著在濾袋表面的灰塵吹走并收集到灰斗。為了達到集塵的目的，經過處理的清潔氣體通過除塵風扇從煙囪中排出。

脈沖布袋除塵器結構主要有以下部分組成：

1.箱體：包括袋室，預除塵室，凈氣室，多孔板，濾袋，濾袋骨架。箱體設計耐壓9000Pa。

2.噴吹系統：包括主氣管，噴吹管，脈沖閥和控制儀。

3.灰斗和排灰部分有兩種形式：一種是將灰斗直接連接到卸灰閥上，另一種是將灰斗通過輸送設備連接到卸灰閥上（例如作為螺旋輸送機）。

脈沖布袋除塵器是袋式除塵器的心臟，主要起過濾灰塵的作用。當含塵氣體通過除塵袋時，灰塵被該袋阻塞，凈化空氣被引風機吸走。堆積在布袋表面的灰塵不斷增加，這增加了除塵器的阻力。這時，脈沖控制器得到一個信號，吹動布袋，使灰塵落入灰斗，除塵器從卸料器中排出。脈沖布袋除塵器一般采用圓形濾袋，根據含塵氣體的流動方向分為圓形進風口和底部進風口兩種。這種除塵器通常由一個上箱（清潔空氣室），一個中箱，一個灰斗，一個框架和一個脈沖注入裝置組成。

當含塵氣體從箱體下部進入灰斗時，由于氣流截面積的突然膨脹，流速降低，并且在其中的一些較粗且密集的粉塵顆粒氣流在重力作用下沉降在灰斗中；低密度粉塵顆粒進入布袋除塵室后，通過慣性，碰撞，篩分，攔截和靜電在濾袋表面的綜合作用，塵埃落在濾袋表面。過濾袋并形成灰塵層。凈化后的氣體進入清潔空氣室，并通過風扇從排氣管排出。袋濾器的電阻值隨著濾袋表面上灰塵層厚度的增加而增加。然而，應該指出的是，為了獲得更高的氣體除塵效率，在除塵過程中僅一部分灰塵層被破壞并從過濾材料中去除，而不是完全清潔濾袋上的灰塵。

脈沖噴吹的清潔由脈沖控制器控制，以打開和關閉脈沖閥。當脈沖閥打開時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔，向濾袋口噴射出一股高速高壓的引射氣流，形成一股相當于引射氣流體積若干倍的誘導氣流，該氣流一起進入濾袋，在濾袋中產生瞬時正壓并迅速膨脹。沉積在濾袋外部的灰塵會掉落并掉入煙灰桶，達到清潔灰燼的目的
